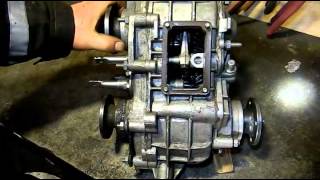

Реверс редуктор из раздатки уаз
Дата выхода: 14. 02. 2019 года
Критика автовладельца по имени Венансио : + K двигателю претензий вообще нет -живучий, бодрый, масло на ветеке ест, но не критично вообще.+ Динамика вполне хорошая, разгон c места до 100 где- то от 7,4 до 8 сек, зависит от покрытия и как поведет себя коробас (долбанная адаптивность).+ Подвеска хоть и жесткая, но весьма живучая, управляемость на высоте.+ Эргономика и дизайн машины в целом.+ Расход в режиме овоща приятен. 7-8 л трасса, 11-12 л- смешанный. ( если вваливать расход не такой приятный )) )+ He очень дорогой в обслуживании. Проблем c запчастями нет.
Категория: Ремонт автомобиля видео
Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3380, ширина — 1100, высота — 1630 мм. Колесная база составляет 2766 мм. Дорожный просвет 177 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 76 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.
Выложил админ: по просьбе Модеста
Оригинальное название: I revers i transfer tilfelle UAZ
Смех в теме: «Я самый человечный человек… Ведь человек — то, что он ест», – размышлял людоед.
Источник
Самодельные редукторы,КПП и др.
Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.
Предлагаю собрать в одном месте самодельные редукторы,КПП, ведущие мосты и подобное. Обсудить способы изготовления деталей, корпусов для них. РЕДАКТОРУ — если уже есть подобная тема — подскажите пожалуйста.
вот мой угловой редуктор.
шестерни с дефиренциала от кары
шестерню полуоси завтулил под вал 25 мм и обварил втулку
шестерню сателлита просто обварил к валу 20мм
все остальное видно из фотографий если что спрашивайте
фото нарезки шлицов постоновочное просто хотел показать как резал по этому с соосностью на заморачивался
Запомни: лучше день потерять, потом за пять минут долететь
мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ
Наконец-то инет заработал. Собирал 2 года назад для соединения КПП ГАЗ-51 и моста М-412 . Корпус — швеллер 14, шестерни из КПП 51-й (3-й передачи, в ведущую вварены шлицы под выходной вал КПП ГАЗ-51),на выходе редуктора — обрезаный вторичный вал КПП ГАЗ-51.
Состроил расточную головку.
Буду пробовать расточить для самодельной раздатки.
Состроил расточную головку.
а резец сам из чего.
долго думал из чего можно сделать понижающий редуктор и вот сегодня озарило, нашел венец пускача и бендекс стартере передаточное должно получиться около 7.5 и цепная передача 2.3 итого 17.25
может кому пригодится например для изготовления мясорубки.
Запомни: лучше день потерять, потом за пять минут долететь
мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ
Обточеный метчик.Сегодня пробовал немного поточить — берёт чисто, теперь только время свободное выбрать.
Резец из метчика — для небольших отверстий(до 30 мм), для «побольше» — с напайкой.
Раздатку пока отложил — времени мало, делаю такой-же редуктор, как был.ГАЗовские шестерни не выдержали корчевал вишню по осени.Эти должны выдержать (от КПИ редуктор,подаёт массу в измельчитель).
Комп фотки не стал отправлять и потом включаться отказался. и с телефона тоже не могёт. Редуктор завтра попробую поставить.
Не по-порядку,но понять можно.
Редуктор собран,опробован и работает.Вот теперь напрашивается реверс-редуктор.Если кто делал — подскажите из каких шестерён.
Тема заглохла, наверное никому не интересна. Зима прошла, а время для редуктора не хватило, теперь приходится торопиться.В общих чертах: шестерни использовал от КПП — Газ 52 и шестерня привода масляного насоса из двигателя А — 41, ведущий вал из первичного КПП ЗАЗ и вторичного КПП Газ 52, корпус — лист 10 мм.Фото пока предварительной сборки, не доделан корпус пока.
Тема заглохла, наверное никому не интересна. З
почему не интересно, очень даже ,только где реверс не пойму?
себе такой сделал, позже сделаю еще один но уже с выходом на передок, да и с реверсом надо подумать что то
Тема заглохла, наверное никому не интересна. З
почему не интересно, очень даже ,только где реверс не пойму?
Ведущая шестерня сдвигается на шлицах, соединяясь с ведомой напрямую или через промежутку (сдвоеную) .
обьясните, мне неучу, как вы диаметр под пошипник выставляете на головке?
обьясните, мне неучу, как вы диаметр под пошипник выставляете на головке?
Сначала прохожу сверлом небольшим (5-10 мм) , потом на несколько мм меньше нужного диаметра, (больше 50 мм не нашол, поэтому до нужных 80 растачивал долго), а после сверла по 0,25 — 0,5 мм на проход с замером после каждого прохода .Головка самодельная, „люфтит” немного, приходится перестраховываться.
после сверла по 0,25 — 0,5 мм на проход
а можно чертежик (схемку) головки, интересует сам механизм подачи резца
, интересует сам механизм подачи резца
так у него тут даже видео есть, обычный сверлильный станок а резец со смещением
интересует сам механизм подачи резца
Да всё довольно примитивно, резьба м8х1 , ослабил зажим «ласточкина хвоста», повернул винт к примеру на 1/4 оборота — изменился диаметр отверстия на 0,5 мм. Точность не высокая, но для посадки подшипника хватает.
резьба м8х1 , ослабил зажим «ласточкина хвоста», повернул винт к примеру на 1/4 оборота — изменился диаметр отверстия на 0,5 мм.
ничего себе примитивно! Такое мне не исилить.
Нужен ещё редуктор, от двигателя до сцепления. Пригодились шестерни от редуктора ЗИДа, (2-й передачи) и шестерёнка с гитары токарного на паразитку.Пока в процессе.
Вот результат.Понижение 2,91 ,вход — с коленвала движка через «бублик» от ВАЗ, на выходе — маховик ЗАЗа .
Отмечаясь в этой теме ..тоже подумываю о редукторе ..немного истории :
поставив дизель на зила стало маловато скорости 60-65 при 2300об мин . так вот к чему я клоню . есть у меня мысли сделать делитель как на камазе и поставить спереди зиловской кпп . ход мыслей :
взять первичный вал от скоростной кпп ЗиЛ ( такие есть ..но большой разрыв между 3и 4 передачей мотору очень тяжко ). повторюсь :
первичый вал — вторичный вал от этой же кпп . промежуточный вал с шестернёй постоянного зацепления (скоростная) и шестерня 5й передачи ведомая и ведущая (предаточное отношение 0.85 точно не помню )
методом проточки сварки итд соеденить вторичный вал моего редктора с первичным валом родной кпп зил и все это запрятать в корпус из металла 20мм примудрить вилку включеня . и получить что то наподобе .
http://www.sychaolida.com/upload/201301/1357828666.jpg
Классная штука. откуда взято, где можно посмотреть подробности?
Лет 30 назад расчет редуктора был моим курсовым проектом, сейчас уже ничего не помню. В планах построение полноприводного минитрактора классической компоновки, нужен редуктор между раздаткой и задним мостом.
А кто нибудь с блокировкой самодельной занимался. Я на Т—150 хочу химичить.
что бы немного оживить тему хочу расказать о своем редукторе,сделан он для вывода ВОМ из кпп ВАЗ-21093 с плавным понижением оборотов,так как я работаю на крупном станкостроительном заводе,особых проблем с изготовлением не возникло,корпус сделан из листового металла толщиной 6 мм,с двумя ступенями понижения,шестерни взяты с гитары зубошлифовальных станков,сменные шестерни для них идут с разницей в один зуб,так что передаточное число я мог подобрать абсолютно любое,остановился на общем передаточном 1:4.05, отверстия под подшипники были сделанны большим диаметром чем сами подшипники,после выточенны кольца и вварены в отверстия,после были запресованы подшипники в оба отверстия для центровки,просверлены отверстия под шпильки,соединяющие две части корпуса,с кпп было удалено две шестерни с вилкой переключения 5й передачи,на первичный вал кпп одета малая шестерня редуктора,промежуточный валсделан из вторичного вала кпп ЗАЗ,и синхронизатор включения тоже с него,вторичный (ведомый) вал редуктора изготовлен из вал-шестерни с раздатки уаза,с него была срезана родная шестерня и приварена нужная,
Источник
Реверс редуктор из раздатки уаз
На сайте есть способ доработки раздатки:
Метод борьбы с шумом раздаточной коробки
© Анатолий Ромахов aka ROMA
Купил я себе новый УАЗ, и сразу же мне стал досаждать сильный дребезг рычагов раздатки. Знакомый мужик подсказал мне способ.
Суть в следующем. Прямозубая шестерня (назовем ее pi2), предназначенная для передачи вращения на передний мост (находится на среднем валу раздатки) не расцепляется полностью с верхней задней шестерней (вторичного вала раздатки, назовем ее pi1) при выключенном рычаге «передний мост» на раздатке. Она продолжает вращатся вхолостую, зацепляясь за край зубьев шестерни pi1 за счет того, что шестерня pi1 на несколько миллиметров шире. Поскольку вал двигателя вращается неравномерно (ускорение — замедление после каждого воспламенения), то зубья этх двух шестерен без нагрузки бьются друг об друга и дребезжат. Зацепление сделано для того, чтобы:
Масло поднималось со дна раздатки и смазывались верхние подшипники.
Поскольку шестерня pi2 врашается примерно с той же скоростью, что и шестерня привода переднего моста, включение переднего моста происходит бесшумно.
Так вот, мужик посоветовал подрезать на токарном станке торец (только зубчатую часть, обращенную к центру раздатки) шестерни pi1 на те самые несколько милиметров, чтобы эти шестерни зацеплялись только при включении переднего моста. В результате имеем:
При движении с выключенным передним мостом в раздатке не крутится НИЧЕГО, кроме верхнего сцепленного вала.
Для того, чтобы смазывались подшипники, масла надо заливать значительно больше (об этом ниже).
Когда я располовинил раздатку, пришла идея продвинуть технологию переделки в сторону упрощения. Я не стал разбирать полностью раздатку. Взял мощную болгарку (2 kw) с толстым (шлифовальным) диском, зафиксировал ее кирпичами иа земле так, чтобы ось вращения диска была перпендикулярна оси вращения вторичного вала, который остался на подшипниках в задней крышке раздатки, включил ее и стал пододвигать к зубьям шестерни pi1, одновременно рукой (за барабан ручного тормоза) вращая шестерню. Периодически контролировал процесс (средний вал вместе с шестерней pi2 остался тоже в задней крышке) так, чтобы не сточить лишнего. Получилось идеально ровно (не помню сколько сточил, но примерно 5 — 8 мм). Затем промыл соляркой, собрал раздатку.
Обратил внимание на то, что теперь масла должно быть больше, как раз на уровне перепускного отверстия между раздаткой и коробкой передач (есть такое отверстие, оно несколько выше заливных пробок). Масло заливаю и контролирую его уровень так: ставлю УАЗ на горку под углом примерно 25 градусов (мордой вверх) и через пробку КОРОБКИ ПЕРЕДАЧ заливаю потихоньку, пока не побежит обратно. Теперь надо примерно четыре литра масла заливать.
Получилась АБСОЛЮТНО БЕСШУМНАЯ раздатка, едешь как на «Волге». САМЫЙ ГЛАВНЫЙ МИНУС — рычаг переднего моста можно включать теперь на скорости не более 30 км/ч (скрежет). Но если медленей — то все прекрасно включается.
Какие мысли по этому способу? Кто пробовал? Какие результаты?
Если баян извиняйте.
